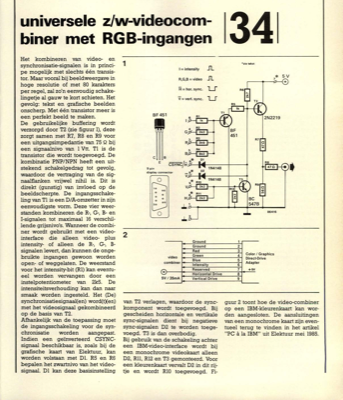

universele z/w-videocombiner met RGB-ingangen

universele z/w-videocom- 1341 biner met RGB-ingangen I Het kombineren van video- en synchronisatie-signalen is in princi- pe mogelijk met slechts één transis- tor. Maar vooral bij beeldweergave in hoge resolutie of met 80 karakters per regel, zal zo"n eenvoudig schake- lingetje al gauw te kort schieten. Het gevolg: tekst en grafische beelden onscherp. Met één transistor meer is een perfekt beeld te maken. De gebruikelijke buffering wordt verzorgd door T2 (zie figuur 1), deze zorgt samen met R7, R8 en R9 voor een uitgangsimpedantie van 75 Q bij een signaalnivo van 1 Vtt. T1 is de transistor die wordt toegevoegd. De kombinatie PNP/NPN heeft een uit- stekend schakelgedrag tot gevolg, waardoor de vertraging van de sig- naalflanken vrijwel nihil is. Dit is direkt (gunstig) van invloed op de beeldscherpte. De ingangsschake- ling van Ti is een D/A-omzetter in zijn eenvoudigste vorm. Deze vier weer- standen kombineren de R-, G-, B- en I-signalen tot maximaal 16 verschil- lende gri...
