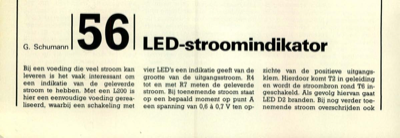

LED-stroomindikator

G. Schumann 561LE D-stroomindikator Bij een voeding die veel stroom kan leveren is het vaak interessant om een indikatie van de geleverde stroom te hebben. Met een L200 is hier een eenvoudige voeding gerea- liseerd, waarbij een schakeling met vier LED"s een indikatie geeft van de grootte van de uitgangsstroom. R4 tot en met R7 meten de geleverde stroom. Bij toenemende stroom staat op een bepaald moment op punt A een spanning van 0,6 à 0,7 V ten op- zichte van de positieve uitgangs- klem. Hierdoor komt T2 in geleiding en wordt de stroombron rond T6 in- geschakeld. Als gevolg hiervan gaat LED D2 branden. Bij nog verder toe- nemende stroom overschrijden ook 35 24 (1.) 35 -40V 0" 0 L 200 T1 •• 112:31 C4, T2 R8 R11 R1 R17 1 de punten B, C en D de spanning van 0,6 à 0,7 V t.o.v. de uitgang. Hierdoor gaan achtereenvolgens ook de LED"s D3, D4 en D5 branden. Door de LED"s loopt een stroom van ongeveer 10 mA. De schakeling bevat verder nog een inschakelvertraging, die bestaat uit ...
