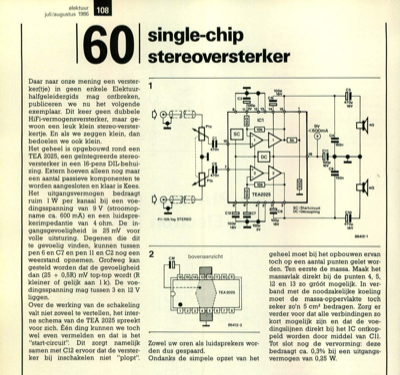

elektuur juli/augustus 1986 60 Daar naar onze mening een verster- ker(tje) in geen enkele Elektuur- halfgeleidergids mag ontbreken, publiceren we nu het volgende exemplaar. Dit keer geen dubbele HiFi-vermogensversterker, maar ge- woon een leuk klein stereo-verster- kertje. En als we zeggen klein, dan bedoelen we ook klein. Het geheel is opgebouwd rond een TEA 2025, een geïntegreerde stereo- versterker in een 16-pens DIL-behui- zing. Extern hoeven alleen nog maar een aantal passieve komponenten te worden aangesloten en klaar is Kees. Het uitgangsvermogen bedraagt ruim 1 W per kanaal bij een voe- dingsspanning van 9 V (stroomop- name ca. 600 mA) en een luidspre- kerimpedantie van 4 ohm. De in- gangsgevoeligheid is 25 mV voor volle uitsturing. Degenen die dit te gevoelig vinden, kunnen tussen pen 6 en C7 en pen 11 en C2 nog een weerstand opnemen. Grofweg kan gesteld worden dat de gevoeligheid dan (25 + 0,5R) mV top-top wordt (R kleiner of gelijk aan 1 k). De voe- dingsspanning mag ...
