bedrieglijk kodeslot

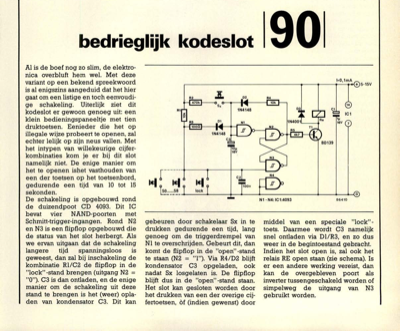

bedrieglijk kodeslot 1901 R2 D2R4 Al is de boef nog zo slim, de elektro- nica overbluft hem wel. Met deze variant op een bekend spreekwoord is al enigszins aangeduid dat het hier gaat om een listige en toch eenvoudi- ge schakeling. Uiterlijk ziet dit kodeslot er gewoon genoeg uit: een klein bedieningspaneeltje met tien druktoetsen. Eenieder die het op illegale wijze probeert te openen, zal echter lelijk op zijn neus vallen. Met het intypen van willekeurige cijfer- kombinaties kom je er bij dit slot namelijk niet. De enige manier om het te openen ishet vasthouden van een der toetsen op het toetsenbord, gedurende een tijd van 10 tot 15 sekonden. De schakeling is opgebouwd rond de duizendpoot CD 4093. Dit IC bevat vier NAND-poorten met Schmitt-trigger-ingangen. Rond N2 en N3 is een flipflop opgebouwd die de status van het slot herbergt. Als we ervan uitgaan dat de schakeling langere tijd spanningsloos is geweest, dan zal bij inschakeling de kombinatie R1/C2 de flipflop in de "lock" -...
