viervoudige analaoge μP-uitgang

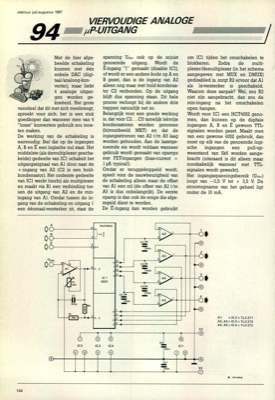

elektuur juli/augustus 1987 144 94 VIERVOUDIGE ANALOGE /IP—UITGANG Met de hier afge- beelde schakeling kunnen met één enkele DAC (digi- taal/analoog-kon- verter), maar liefst 4 analoge uitgan- gen worden ge- kreëerd. Het grote voordeel dat dit met zich meebrengt, spreekt voor zich: het is een stuk goedkoper dan wanneer men van 4 "losse" konverters gebruik zou moe- ten maken. De werking van de schakeling is eenvoudig: Stel dat op de ingangen A, B en E een logische nul staat. Het middelste (als demultiplexer gescha- kelde) gedeelte van IC1 schakelt het uitgangssignaal van Al door naar de + -ingang van A2 (C2 is een hold- kondensator). Het onderste gedeelte van IC1 werkt hierbij als multiplexer en maakt via R1 een verbinding tus- sen de uitgang van A2 en de min- ingang van Al. Omdat tussen de in- gang van de schakeling en uitgang 1 een éénmaal-versterker zit, staat de spanning Udac ook op de zojuist genoemde uitgang. Wordt de E-ingang "1" gemaakt (disable IC1), of wordt e...
