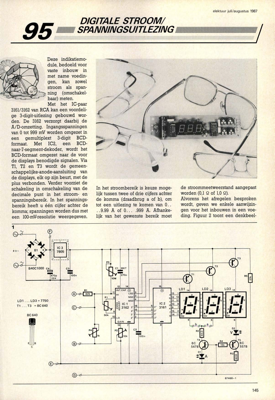

Deze indikatiemo- dule, bedoeld voor vaste inbouw in met name voedin- gen, kan zowel stroom als span- ning (omschakel- baar) meten. Met het IC-paar 3161/3162 van RCA kan een voordeli- ge 3-digit-uitlezing gebouwd wor- den. De 3162 verzorgt daarbij de A/D-omzetting. Ingangsspanningen van 0 tot 999 mV worden omgezet in een gemultiplext 3-digit BCD- formaat. Met IC2, een BCD- naar-7-segment-dekoder, wordt het BCD-formaat omgezet naar de voor de displays benodigde signalen. Via Tl, T2 en T3 wordt de gemeen- schappelijke-anode-aansluiting van de displays, elk op zijn beurt, niet de plus verbonden. Verder voorziet de schakeling in omschakeling van de decimale punt in het stroom- en spanningsbereik. In het spannings- bereik heeft u eÌeÌn cijfer achter de komma; spanningen worden dus met een 100-mV-resolutie weergegeven. In het stroombereik is keuze moge- lijk tussen twee of drie cijfers achter de komma (draadbrug a of b), om tot een uitlezing te komen van 0.. ..9.99 A of 0... .999 A. A...
