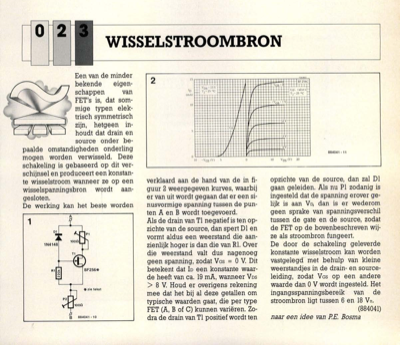

wisselstroombron

Een van de minder bekende eigen- schappen van FET"s is, dat som- mige typen elek- trisch symmetrisch zijn, hetgeen in- houdt dat drain en source onder be- paalde omstandigheden onderling mogen worden verwisseld. Deze schakeling is gebaseerd op dit ver- schijnsel en produceert een konstan- te wisselstroom wanneer ze op een wisselspanningsbron wordt aan- gesloten. De werking kan het beste worden 2 .0 CES DS HEMEN typ. alues ID T = 25 " C • Tj=25 .0 • ImA)M. • WISSELSTROOMBRON 10 11 /1111111•1 /MURW ....I IEP MIIMENI I WIM " 10 -VGs (V) 10 V,-,s(V) 20 MEMMEN EEEEE War II YR Ilf II 3111•1111111111••••••• 1/ INIM•111••••••••/1 MI 11,••. á verklaard aan de hand van de in fi- guur 2 weergegeven kurves, waarbij er van uit wordt gegaan dat er een si- nusvormige spanning tussen de pun- ten A en B wordt toegevoerd. Als de drain van TI negatief is ten op- zichte van de source, dan spert Dl en vormt aldus een weerstand die aan- zienlijk hoger is ...
