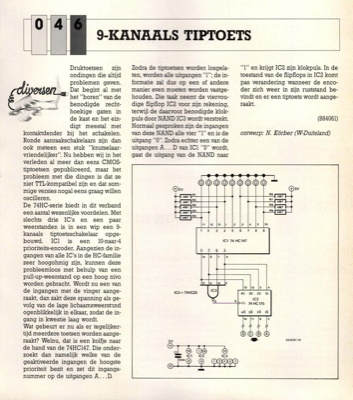

9-kanaals tiptoets

Druktoetsen zijn ondingen die altijd problemen geven. (4elapil Dat begint al met L-4U het "boren" van de benodigde recht- hoekige gaten in de kast en het ein- digt meestal met kontaktdender bij het schakelen. Ronde aanraakschakelaars zijn dan ook meteen een stuk "knutselaar- vriendelijker". Nu hebben wij in het verleden al meer dan eens CMOS- tiptoetsen gepubliceerd, maar het probleem met die dingen is dat ze niet TTL-kompatibel zijn en dat som- mige versies nogal eens graag willen oscilleren. De 74HC-serie biedt in dit verband een aantal wezenlijke voordelen. Met slechts drie IC"s en een paar weerstanden is in een wip een 9- kanaals tiptoetsschakelaar opge- bouwd. IC1 is een 10-naar-4 prioriteits-encoder. Aangezien de in- gangen van alle IC"s in de HC-familie zeer hoogohmig zijn, kunnen deze probleemloos met behulp van een pull-up-weerstand op een hoog nivo worden gebracht. Wordt nu een van de ingangen met de vinger aange- raakt, dan zakt deze spanning als ge- volg van de lage lichaam
