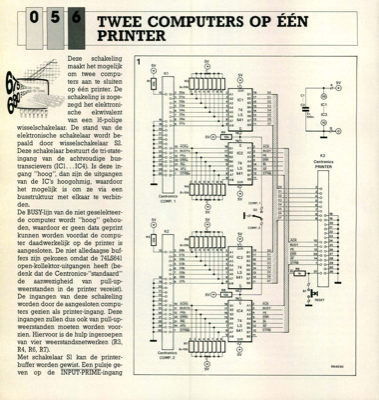

Deze schakeling maakt het mogelijk om twee compu- ters aan te sluiten op eÃÅeÃÅn printer. De schakeling is zoge- zegd het elektroni- sche ekwivalent van een 16-polige wisselschakelaar. De stand van de elektronische schakelaar wordt be- paald door wisselschakelaar S2. Deze schakelaar bestuurt de tri-state- ingang van de achtvoudige bus- transcievers (IC1. . IC4). Is deze in- gang "hoog", dan zijn de uitgangen van de IC"s hoogohmig, waardoor het mogelijk is om ze via een busstruktuur met elkaar te verbin- den. De BUSY-lijn van de niet geselekteer- de computer wordt "hoog" gehou- den, waardoor er geen data geprint kunnen worden voordat de compu- ter daadwerkelijk op de printer is aangesloten. De niet alledaagse buf- fers zijn gekozen omdat de 74LS641 open-kollektor-uitgangen heeft (be- denk dat de Centronics-"standaard" de aanwezigheid van pull-up- weerstanden in de printer vereist). De ingangen van deze schakeling wordendoordeaangeslotencompu- ters gezien als printer-ingang. Deze in...
