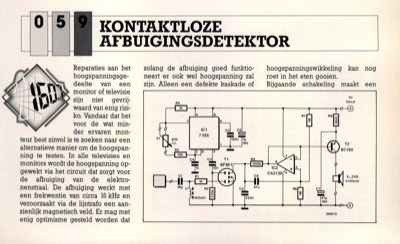

kontaktloze afbuigingsdetektor

Reparaties aan het hoogspanningsge- deelte van een monitor of televisie zijn niet gevrij- waard van enig risi- ko. Vandaar dat het voor de wat min- der ervaren mon- teur best zinvol is te zoeken naar een alternatieve manier om de hoogspan- ning te testen. In alle televisies en monitors wordt de hoogspanning op- gewekt via het circuit dat zorgt voor de afbuiging van de elektro- nenstraal. De afbuiging werkt met een frekwentie van circa 16 kHz en veroorzaakt via de lijntrafo een aan- zienlijk magnetisch veld. Er mag met enig optimisme gesteld worden dat zolang de afbuiging goed funktio- neert er ook wel hoogspanning zal zijn. Alleen een defekte kaskade of hoogspanningswikkeling kan nog roet in het eten gooien. Bijgaande schakeling maakt een KONTAKTLOZE AFBUIGINGSDETEKTOR 102 elektuur juli/augustus 1988 "draadloze" kontrole van het hoogspanningsdeel mogelijk, omdat hiermee alle signalen tussen ca. 14 en 45 kHz (en de harmonischen daar- van) worden opgepikt en omgezet in hoorbare frekwen
