dubbele regelbare voeding

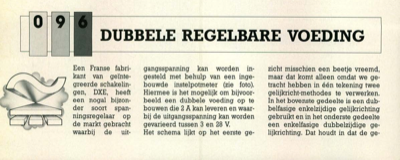

DUBBELE REGELBARE VOEDING Een Franse fabri- kant van geiÃànte- greerde schakelin- gen, DXE, heeft een nogal bijzon- der soort span- ningsregelaar op de markt gebracht waarbij de uit- gangsspanning kan worden in- gesteld met behulp van een inge- bouwde instelpotmeter (zie foto). Hiermee is het mogelijk om bijvoor- beeld een dubbele voeding op te bouwen die 2 A kan leveren en waar- bij de uitgangsspanning kan worden gevarieerd tussen 3 en 28 V. Het schema lijkt op het eerste ge- zicht misschien een beetje vreemd, maar dat komt alleen omdat we ge- tracht hebben in eÃÅeÃÅn tekening twee gelijkricht-methodes te verwerken. In het bovenste gedeelte is een dub- belfasige enkelzijdige gelijkrichting gebruikt en in het onderste gedeelte een enkelfasige dubbelzijdige ge- lijkrichting. Dat houdt in dat de ge- bruikte trafo in het eerste geval twee sekundaire wikkelingen (of een wik- keling met midden-aftakking) moet hebben, terwijl in het tweede geval eÃÅeÃÅn sekundaire wikkeling voldoen- d...
