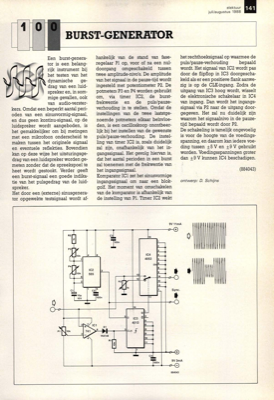

burst-generator

Een burst-genera- tor is een belang- rijk instrument bij het testen van het dynamische ge- drag van een luid- spreker en, in som- mige gevallen, ook van audio-verster- kers. Omdat een beperkt aantal peri- oden van een sinusvormig-signaal, en dus geen kontinu-signaal, op de luidspreker wordt aangeboden, is het gemakkelijker om bij metingen met een mikrofoon onderscheid te maken tussen het originele signaal en eventuele reflekties. Bovendien kan op deze wijze het uitsturingsge- drag van een luidspreker worden ge- meten zonder dat de spreekspoel te heet wordt gestookt. Verder geeft een burst-signaal een goede indika- tie van het pulsgedrag van de luid- spreker. Het door een (externe) sinusgenera- tor opgewekte testsignaal wordt af- hankelijk van de stand van fase- regelaar Pl op, voor of na een nul- doorgang omgeschakeld tussen twee amplitude-nivo"s. De amplitude van het signaal in de pauze-tijd wordt ingesteld met potentiometer P2. De potmeters P3 en P4 worden gebruikt om, via timer IC2,
