BCT-familie

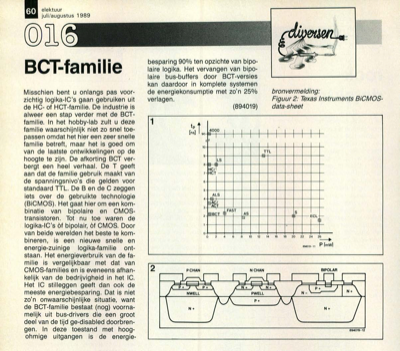

60 elektuur juli/augustus 1989 BCT-familie Misschien bent u onlangs pas voor- zichtig logika-IC"s gaan gebruiken uit de HC- of HCT-familie. De industrie is alweer een stap verder met de BCT- familie. In het hobby-lab zult u deze familie waarschijnlijk niet zo snel toe- passen omdat het hier een zeer snelle familie betreft, maar het is goed om van de laatste ontwikkelingen op de hoogte te zijn. De afkorting BCT ver- bergt een heel verhaal. De T geeft aan dat de familie gebruik maakt van de spanningsnivo"s die gelden voor standaard TTL. De B en de C zeggen iets over de gebruikte technologie (BiCMOS). Het gaat hier om een kom- binatie van bipolaire en CMOS- transistoren. Tot nu toe waren de logika-IC"s 6f bipolair, 6f CMOS. Door van beide werelden het beste te kom- bineren, is een nieuwe snelle en energie-zuinige logika-familie ont- staan. Het energieverbruik van de fa- milie is vergelijkbaar met dat van CMOS-families en is eveneens afhan- kelijk van de bedrijvigheid in het IC. Het I...
