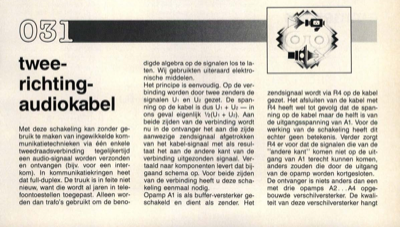

twee-richting-audiokabel

twee- richting- audiokabel Met deze schakeling kan zonder ge- bruik te maken van ingewikkelde kom- munikatietechnieken via één enkele tweedraadsverbinding tegelijkertijd een audio-signaal worden verzonden en ontvangen (bijv. voor een inter- kom). In kommunikatiekringen heet dat full-duplex. De truuk is in feite niet nieuw, want die wordt al jaren in tele- foontoestellen toegepast. Alleen wor- den dan trafo"s gebruikt om de beno- digde algebra op de signalen los te la- ten. Wij gebruikten uiteraard elektro- nische middelen. Het principe is eenvoudig. Op de ver- binding worden door twee zenders de signalen Ui en U2 gezet. De span- ning op de kabel is dus Ui + U2 — in ons geval eigenlijk 1/2(111 + U2). Aan beide zijden van de verbinding wordt nu in de ontvanger het aan die zijde aanwezige zendsignaal afgetrokken van het kabel-signaal met als resul- taat het aan de andere kant van de verbinding uitgezonden signaal. Ver- taald naar komponenten levert dat bij- gaand schema op. Voo...
