shunt voor multimeters

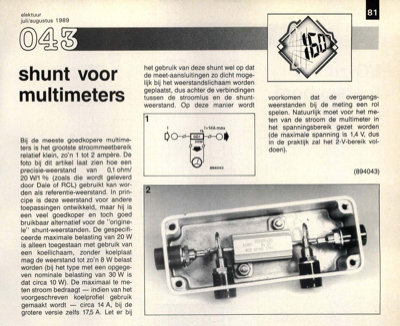

elektuur juli/augustus 1989 shunt voor multimeters Bij de meeste goedkopere multime- ters is het grootste stroommeetbereik relatief klein, zo"n 1 tot 2 ampère. De foto bij dit artikel laat zien hoe een precisie-weerstand van 0,1 ohm/ 20 W/1 Wo (zoals die wordt geleverd door Dale of RCL) gebruikt kan wor- den als referentie-weerstand. In prin- cipe is deze weerstand voor andere toepassingen ontwikkeld, maar hij is een veel goedkoper en toch goed bruikbaar alternatief voor de "origine- le" shunt-weerstanden. De gespecifi- ceerde maximale belasting van 20 W is alleen toegestaan met gebruik van een koellichaam, zonder koelplaat mag de weerstand tot zo"n 8 W belast worden (bij het type met een opgege- ven nominale belasting van 30 W is dat circa 10 W). De maximaal te me- ten stroom bedraagt — indien van het voorgeschreven koelprofiel gebruik gemaakt wordt — circa 14 A, bij de grotere versie zelfs 17,5 A. Let er bij 81 het gebruik van deze shunt wel op dat de meet-aansluitingen zo...
