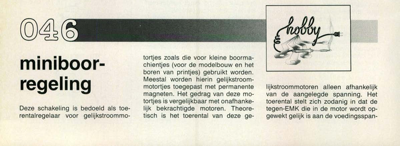

miniboor-regeling

miniboor- regeling Deze schakeling is bedoeld als toe- rentalregelaar voor gelijkstroommo- tortjes zoals die voor kleine boorma- chientjes (voor de modelbouw en het boren van printjes) gebruikt worden. Meestal worden hierin gelijkstroom- motortjes toegepast met permanente magneten. Het gedrag van deze mo- tortjes is vergelijkbaar met onafhanke- lijk bekrachtigde motoren. Theore- tisch is het toerental van deze ge- lijkstroommotoren alleen afhankelijk van de aangelegde spanning. Het toerental stelt zich zodanig in dat de tegen-EMK die in de motor wordt op- gewekt gelijk is aan de voedingsspan- ning. Helaas valt er ook nog wat span- ning over de inwendige weerstand en deze zorgt ervoor dat onder belasting het toerental daalt. Bij een belasting wordt de opgenomen stroom immers groter (toerental daalt, EMK neemt af, 18V R1 Ti elektuur 83 juli/augustus 1989 * zie tekst R6 0 stroom neemt toe) en valt er een gro- tere spanning over R. Er blijft als het ware een lagere voedingsspanning ...
