min/max-spanningsindikator

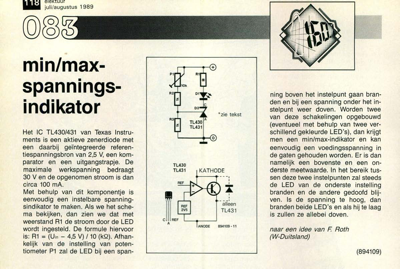

eleKIUUr juli/augustus 1989 min/max- spannings- indikator Het IC TL430/431 van Texas Instru- ments is een aktieve zenerdiode met een daarbij geïntegreerde referen- tiespanningsbron van 2,5 V, een kom- parator en een uitgangstrapje. De maximale werkspanning bedraagt 30 V en de opgenomen stroom is dan circa 100 mA. Met behulp van dit komponentje is eenvoudig een instelbare spanning- sindikator te maken. Als we het sche- ma bekijken, dan zien we dat met weerstand R1 de stroom door de LED wordt ingesteld. De formule hiervoor is: R1 = (Uin — 4,5 V) / 10 (kQ). Afhan- kelijk van de instelling van poten- tiometer P1 zal de LED bij een span- ning boven het instelpunt gaan bran- den en bij een spanning onder het in- stelpunt weer doven. Worden twee van deze schakelingen opgebouwd (eventueel met behulp van twee ver- schillend gekleurde LED"s), dan krijgt men een min/max-indikator en kan eenvoudig een voedingsspanning in de gaten gehouden worden. Er is dan namelijk een bovenste en een on-...
