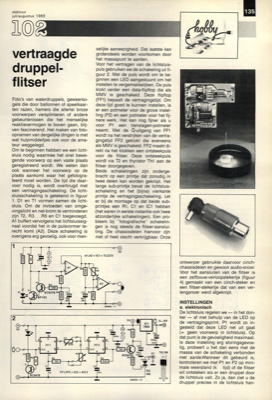

elektuur juli/augustus 1989 vertraagde druppel- flitser Foto"s van waterdruppels, geweerko- gels die door ballonnen of speelkaar- ten razen, hamers die allerlei broze voorwerpen versplinteren of andere gebeurtenissen die het menselijke reaktievermogen te boven gaan, blij- ven fascinerend. Het maken van foto- opnamen van dergelijke dingen is met wat hulpmiddeltjes ook voor de ama- teur weggelegd. Om te beginnen hebben we een licht- sluis nodig waarmee het snel bewe- gende voorwerp op een vaste plaats geregistreerd wordt. We weten dan ook wanneer het voorwerp op de plaats aankomt waar het gefotogra- feerd moet worden. De tijd die daar- voor nodig is, wordt overbrugd met een vertragingsschakeling. De licht- sluisschakeling is getekend in figuur 1. Dl en T1 vormen samen de licht- sluis. Om de invloeden van omge- vingslicht en net-brom te verminderen zijn T2, R3. . . R5 en Cl toegevoegd. Al buffert vervolgens het lichtsluissig- naal voordat het in de pulsvormer te- recht komt (A2). Dez...
