autonome I/O-controller (2)

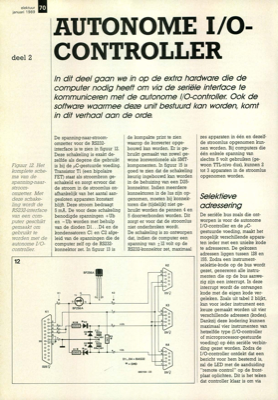

elektuur 70 januari 1989 deel 2 AUTONOME I/O- CONTROLLER In dit deel gaan we in op de extra hardware die de computer nodig heeft om via de seriële interface te kommuniceren met de autonome 1/0-controller. Ook de software waarmee deze unit bestuurd kan worden, komt in dit verhaal aan de orde. Figuur 12, Het komplete sche- ma van de spanning-naar- stroom- omzetter. Met deze schake- ling wordt de RS232-interface van een com- puter geschikt gemaakt om gebruikt te worden met de autonome I/O- controller. De spanning-naar-stroom- omzetter voor de RS232- interface is te zien in figuur 12. Deze schakeling is exakt de- zelfde als degene die gebruikt is bij deμC-gestuurde voeding. Transistor TI (een bipolaire FET) staat als stroombron ge- schakeld en zorgt ervoor dat de stroom in de stroomlus on- afhankelijk van het aantal aan- gesloten apparaten konstant blijft. Deze stroom bedraagt 5 mA. De voor deze schakeling benodigde spanningen +Ub en —Ub worden met behulp van de dioden Dl ...D4 e...
