stereo-viewer - nivo-indikatie op een alternatieve manier

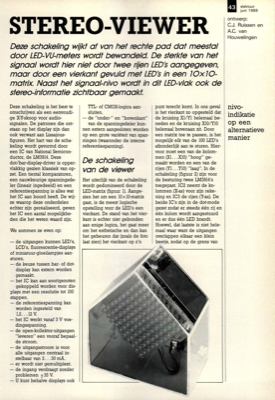

STEREO-VIEWER Deze schakeling wijkt af van het rechte pad dat meestal door LED-VU-meters wordt bewandeld De sterkte van het signaal wordt hier niet door twee rijen LED"s aangegeven, maar door een vierkant gevuld met LED"s in een 10x10- matrix. Naast het signaal-nivo wordt in dit LED-vlak ook de stereo-informatie zichtbaar gemaakt. Deze schakeling is het best te omschrijven als een eenvoudi- ge X-Y-skoop voor audio- signalen. De patronen die ont- staan op het display zijn dan ook verwant aan Lissajous- figuren. Het hart van de scha- keling wordt gevormd door een IC van National Semicon- ductor, de LM3914. Deze dot/bar-display-driver is opper- vlakkig gezien klassiek van op- zet. Een tiental komparatoren, een nauwkeurige spanningsde- ler (lineair ingedeeld) en een referentiespanning is alles wat het IC aan boord heeft. De wij- ze waarop deze onderdelen echter zijn gerealiseerd, geven het IC een aantal mogelijkhe- den die het weten waard zijn. We sommen ze even op: —de uitgangen ku...
