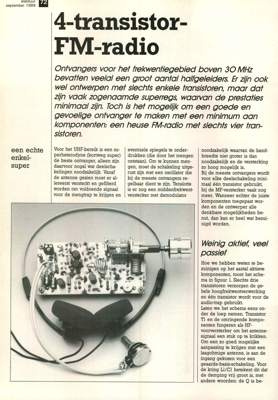

4-transistor-FM-radio - een echte enkelsuper

eleKtUlirrird september 1989 een echte enkel- super Voor het UHF-bereik is een su- perheterodyne (kortweg super) de beste ontvanger, alleen zijn daarvoor nogal wat deelscha- kelingen noodzakelijk. Vanaf de antenne gezien moet er al- lereerst versterkt en gefilterd worden om voldoende signaal voor de mengtrap te krijgen en eventuele spiegels te onder- drukken (die door het mengen ontstaan). Om te kunnen men- gen, moet de schakeling uitge- rust zijn met een oscillator die bij de meeste ontvangers re- gelbaar dient te zijn. Tenslotte is er nog een middenfrekwent- versterker met demodulator noodzakelijk waarvan de band- breedte niet groter is dan noodzakelijk en de versterking zo hoog mogelijk is. Bij de meeste ontvangers wordt voor elke deelschakeling mini- maal één transistor gebruikt, bij de MF-versterker vaak nog meer. Wanneer echter de juiste komponenten toegepast wor- den en de ontwerper alle denkbare mogelijkheden be- nut, dan kan er heel wat bezui- nigd worden. Weinig akti...
