In 2010 presenteerde Elektor een digitale multi-effectapparaat gebaseerd op de FV-1 effectprocessor die was ontworpen om musici te voorzien van 15 configureerbare geluidseffecten zoals reverb, chorus en flanger. Het systeem had een gebruiksvriendelijke interface met een LCD, een MIDI ingang en een EEPROM voor het opslaan van aangepaste effectalgoritmes, waardoor het een veelzijdig instrument was voor muziekproductie. De schakeling is opgebouwd rond een ATmega8 microcontroller, die de effectkeuze, parameteraanpassingen en digitale potentiometerregeling voor zijn rekening nam.
Schakeling van het Multi-effectapparaat
Een ATmega microcontroller bestuurde de effectenprocessor IC via vier digitale lijnen en drie analoge lijnen. De gebruikersinterface had zijn eigen microcontroller.
Digitaal multi-effectapparaat
Hubert Bollig legde uit:
"Het is vrij eenvoudig om de werking van de schakeling op de hoofdprint te begrijpen. De audiosignalen van de ingangsconnectoren worden via koppelcondensatoren rechtstreeks naar de ingangen van het FV-1 IC geleid en naar de ingangen van de bufferversterkers voor dry/effect mixing (IC1a en IC1b). De uitgangen van IC1a en IC1b worden toegevoerd aan de ingangen van de elektronische potentiometers (X9C503). De uitgangssignalen van de effectprocessor worden toegevoerd aan de andere ingangen van de digitale potentiometers. De signalen van de potentiometers gaan door bufferversterkers op weg naar de uitgangsconnectoren."

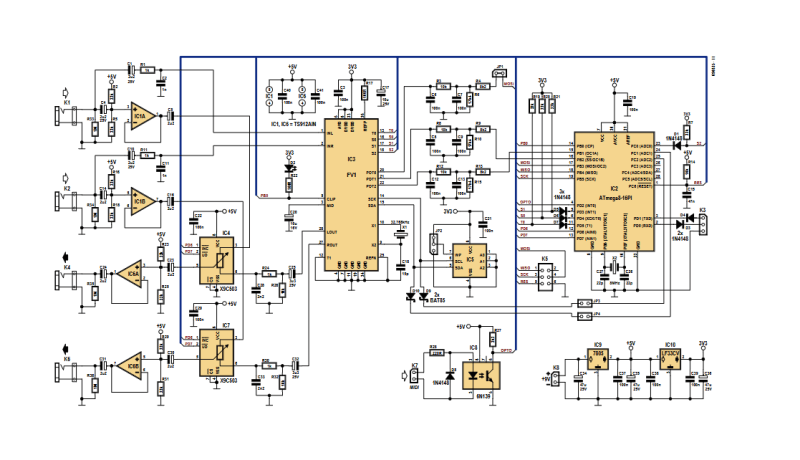

Zie het schema van de hoofdprint, met links de bufferversterkers voor de signaalingangen en -uitgangen en de digitale potentiometers voor dry/effect mixing. De drie weerstand/condensator netwerken in het midden van het schema zetten 5 V PWM-signalen om in DC-stuurspanningen met een bereik van 0 tot 3,3 V.
Schakeling op de hoofdprint
Belangrijkste eigenschappen
Het gebruiksvriendelijke ontwerp heeft de volgende eigenschappen:

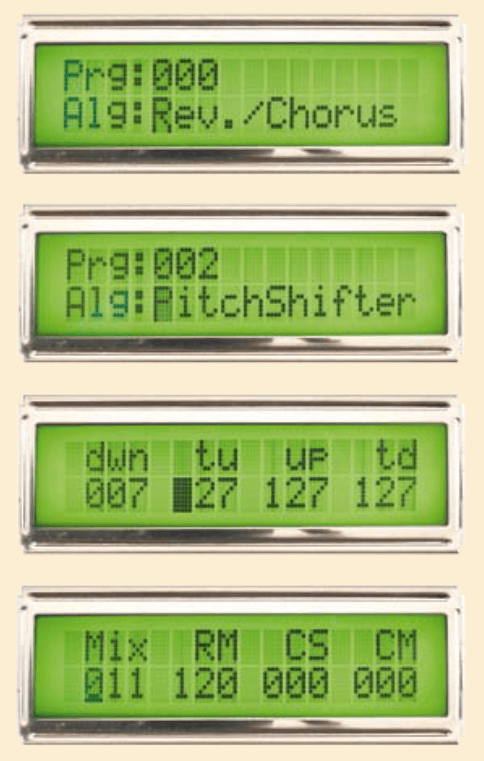

• LCD display
• Een EEPROM voor het opslaan van acht aanvullende effectalgoritmes
• Een zaagtand-generator voor fade-in/fade-out-effecten
• 64 vooraf ingestelde profielen voor door de gebruiker gedefinieerde effectinstellingen
• Een MIDI-interface
Er zijn in totaal 15 effectalgoritmes (effecttypes) beschikbaar.
Multi-effectapparaat Project
Het artikel, “Digitaal Multi-Effectapparaat,” verscheen in Elektor september 2010. U hebt gratis toegang tot het artikel gedurende de twee weken die volgen op de publicatie van dit bericht. Als u aan uw eigen project begint, deel dan uw vooruitgang op het Elektor Labs-platform!
Opmerking van de redacteur: Het artikel verscheen voor het eerst in een editie van ElektorMag uit 2010. Sommige onderdelen, prints, producten en/of links zijn mogelijk niet meer beschikbaar in de Elektor Store of elders. Toch vinden we deze inhoud waardevol en hopen we dat het u inspireert om aan de slag te gaan met nieuwe projecten.
