Reset-chip trekt 1 micro-ampère
Reset-chip trekt 1 micro-ampère
De APX803L voedingsspanningsdetector van Diodes is ontworpen voor gebruik in ondersteunende schakelingen voor microprocessors. Hij zorgt voor spanningsdetectie tussen 1,2 en 5,0 V in stappen van 0,1 V en verbruikt zelf maar een luttele 1 μA (typisch; 2,5 μA max).


De nauwkeurigheid van de drempelspanning is ±1,5% en er zijn geen externe componenten nodig.

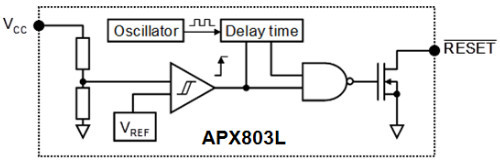

Zodra de spanning op de gecontroleerde voedingslijn onder de gekozen drempel komt, activeert de APX803L binnen 20 μs een resetsignaal dat actief blijft totdat de voedingslijn weer een niveau boven de drempelspanning krijgt.

De Reset-lijn van de chip heeft een open-drain, actief-lage output. Er kunnen vertragingstijden worden ingesteld van 0 ms, 55 ms, 220 ms of 450 ms voor het garanderen van een bepaalde opstartvolgorde.
Hij is verkrijgbaar in 3-pens SOT23-, SOT323-en SC59-behuizingen, of in een 5-pens SOT25.

De APX803S biedt een soortgelijke functionaliteit, maar trekt 10 μA. De L- en S-varianten vervangen de vroegere APX803 en APS803/D.

Volgens Diodes is de APX803L bedoeld voor computers en communicatieapparatuur, maar vooral voor draagbare, batterijgevoede apparaten. De lage ruststroom maakt de APX803L ook aantrekkelijk voor gebruik in het standby-circuit in bijvoorbeeld televisies.
