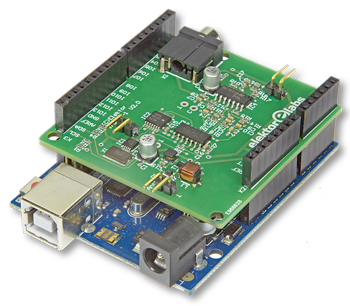

Elektor SDR-shield 2.0 (1)
Zo’n twee jaar geleden verscheen het Elektor SDR-shield, waarmee een kortegolf-SDR op basis van de Arduino kon worden gebouwd. Door de vele positieve ervaringen en de talrijke experimenten ontstond de wens naar aanvullende aansluitingen op het board. Het nieuwe SDR-shield 2.0 kan voor veel meer toepassingen worden gebruikt dan alleen als een ontvanger: van signaalgenerator en kortegolf-zender tot zelfs een complete kortegolf-transceiver.
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
PCB
Extra info / Update
Eigenschappen
Voedingsspanning: 5 V en 3,3 V (van Arduino)
Frequentiebereik: 150 kHz tot 30 MHz
Gevoeligheid: 1 µV
Totale versterking: 40 dB
Maximaal antennesignaal: 10 mV
Dynamisch bereik: 80 dB
Voedingsspanning: 5 V en 3,3 V (van Arduino)
Frequentiebereik: 150 kHz tot 30 MHz
Gevoeligheid: 1 µV
Totale versterking: 40 dB
Maximaal antennesignaal: 10 mV
Dynamisch bereik: 80 dB
