Zelfbouw en veiligheid

1 januari 2013, 10:33

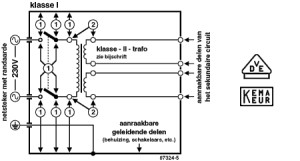

Figuur 1: transformator aansluiten met inachtneming van de veiligheidseisen
Figuur 1: transformator aansluiten met inachtneming van de veiligheidseisen
(bron: NEN3544 Elektronische en aanverwante toestellen met netvoeding voor huishoudelijk en soortgelijk algemeen gebruik - veiligheidseisen.)

De eisen ten aanzien van de veiligheid hebben voor een groot deel te maken met de netspanning, 230 volt, maar ook met de temperatuur van aanraakbare onderdelen en de brandveiligheid. Alle problemen die samenhangen met een netvoeding kunt u vermijden door, als dat mogelijk is, gebruik te maken van veilige (goedgekeurde) net-adapters. U bouwt dan geen direkt uit het net gevoed toestel en u hoeft zich geen zorgen meer te maken over kruipwegen en doorslagspanningen. Wij raden u daarom aan zoveel mogelijk adapters met een geschikt vermogen toe te passen bij zelfgebouwde schakelingen.
Als het om direkt uit het net gevoede toestellen gaat, zijn voor de bouwer twee soorten isolatie van belang: klasse I (enkele isolatie, en altijd voorzien van een steker met randaarde en drie-aderig snoer) en klasse II (dubbel geïsoleerd en voorzien van een euro-netsteker die één geheel vormt met het netsnoer, in de wandelgangen ook wel platte steker genoemd). U ziet dus dat er altijd een dubbele beveiliging wordt geëist, enkele isolatie met randaarde of dubbele isolatie. Waar het op aan komt, is dat bij een gesloten behuizing alle aanraakbare delen (dus kast, in- en uitgaande leidingen of stekerbussen, knoppen, bedieningshefbomen enzovoort) geen gevaarlijke spanning kunnen voeren.

Klasse I
Kort samengevat komt de norm op het volgende neer: Klasse-I-isolatie vereist een isolatie tussen de netspanning en ieder aanraakbaar deel, die een testspanning van minstens 2120 V (topwaarde) doorstaat. Om te voorkomen dat doorslag optreedt door de lucht of over het isolatiemateriaal, moet er tussen netspanning voerende delen en de aanraakbare delen een lucht- of kruipweg worden aangehouden van tenminste 3 mm. Verder moeten alle geleidende aanraakbare delen deugdelijk worden geaard.
In de tekening gaat het om een klasse-I-toestel dat via een dubbel geïsoleerde transformator wordt gevoed. Alle aanraakbare en geleidende delen moeten worden geaard. De uitgangen hoeven in dit geval niet te worden geaard.

Klasse II
Ook hier in het kort de eisen: een isolatie die 4240 Vt doorstaat, hetgeen een lucht- of kruipweg vereist van tenminste 6 mm (2 x 3 mm).
Deze tekening toont een klasse-II-toestel. Voor wat betreft de trafo is dit erg simpel: u monteert een dubbel geïsoleerde trafo. U kunt hier ook zien dat de isolatie tussen punten die deel uitmaken van het 230-V-circuit, niet vergroot hoeft te worden.
