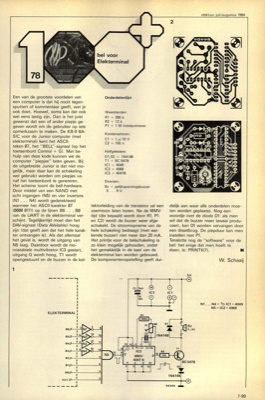

bel voor Elekterminal

Een van de grootste voordelen van een computer is dat hij nooit tegen- sputtert of kommentaar geeft, wat je ook doet. Hoewel, soms kan dat ook wel eens lastig zijn. Dan is het juist gewenst dat een of ander piepje ge- geven wordt om de gebruiker op iets opmerkzaam te maken. De KB-9 BA- SIC voor de Junior computer (met elekterminal) kent het ASCII- teken 07, het "BELL"-signaal (op het toetsenbord Control + G). Met be- hulp van deze kode kunnen we de computer "piepjes" laten geven. Bij de uitgebreide Junior is dat niet mo- gelijk, maar daar kan de schakeling wel gebruikt worden om piepjes va- naf het toetsenbord te genereren. Het schema toont de bell-hardware. Door middel van een NAND met acht ingangen (N5) en vier inverters (N1 . . N4) wordt gedetekteerd wanneer het ASCII-karakter 07 (0000 0111) op de lijnen B6 . . BO van de UART in de elekterminal ver- schijnt. Tegelijkertijd moet dan het DAV-signaal (Data AVailable( hoog zijn (dat geeft aan dat het hele karak- ter ontvangen is). ...
