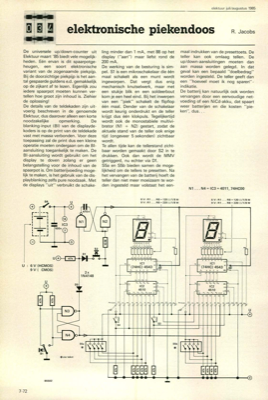

elektronische piekendoos

7-72 De universele up/down-counter uit Elektuur maart "85 biedt vele mogelijk- heden. Eén ervan is dit spaarpotge- heugen, een soort elektronische variant van de zogenaamde piekpijp. Bij de doorzichtige piekpijp is het aan- tal gespaarde guldens e.d. gemakkelijk op de zijkant af te lezen. Eigenlijk zou iedere spaarpot moeten kunnen ver- tellen hoe groot zijn inhoud is. Ziehier de oplossing! De details van de teldekaden zijn uit- voerig beschreven in de genoemde Elektuur, dus daarover alleen een korte noodzakelijke opmerking. De blanking-input (BI) van de displayde- koders is op de print van de teldekade vast met massa verbonden. Voor deze toepassing zal de print dus een kleine operatie moeten ondergaan om de BI- aansluiting toegankelijk te maken. De BI-aansluiting wordt gebruikt om het display te doven zolang er geen belangstelling voor de inhoud van de spaarpot is. Om batterijvoeding moge- lijk te maken, is het gebruik van de dis- playblanking zelfs pure noodzaak. Met de displa...
