USB-IO24-kabel

Eenvoudig sturen, meten en regelen met de pc

USB-IO24-kabel

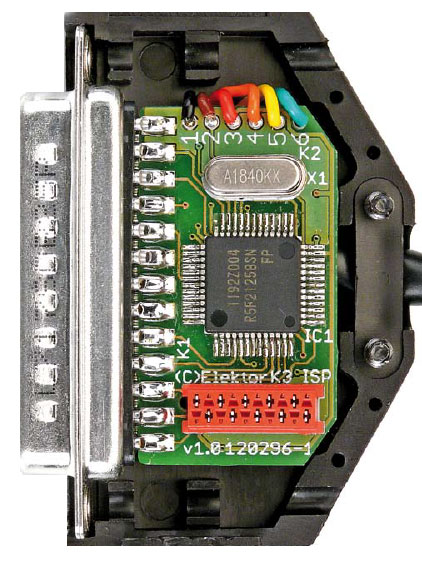

Met de hier voorgestelde kabel kunnen 24 digitale signalen eenvoudig via de USB-interface van een pc worden ingelezen of ingesteld, of kunnen maximaal acht analoge signalen worden ingelezen, PCM- en servosignalen worden gegenereerd, en nog veel meer. In dit artikel presenteren we ook een eenvoudig protocol voor de aansturing van de kabel, en gaan we in op de pc-programmering in de taal C#.
Dit artikel kan alleen worden gedownload door geregistreerde gebruikers.
Login | Registreer nu!
Producten
Hyperlinks
Gerber bestand

De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.

Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen. Deze dienst van Eurocircuits maakt gebruik van dezelfde productieprocessen die wij ook zelf gebruiken voor onze serie-productie.

Componenten
Download de BOM lijst
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor LABS projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.

Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Component list
Onderdelenlijst
Weerstanden (SMD 0805, 5 %):
R1= 100 k
R2 = 4k7
R3 = 100 Ohm

Condensatoren:
C1,C2,C5 = 100 n/50 V, 10 %, X7R, SMD 0805
C3,C4 = 22 p/50 V, 5 %, NP0, SMD 0805

Halfgeleiders:
D1 = LL4148 Minimelf
IC1 = R8C/25 SMD TQFP52 (geprogrammeerd op module aanwezig)

Diversen:
USB/TTL-Adapterkabel TTL-232R-5V-WE, verkrijgbaar bij Elektor: 080213-71 [6]
K1 = 25-polige sub-D-connector (female) met soldeeraansluitingen (77SD B25S Amphenol)
K3 =10-polige veercontactstrip MicroMatch voor printmontage, aansluitingen aan onderzijde (8-215079-0 TE Connectivity/Amp)
X1 = Kristal 18,432 MHz, 18 pF, 50 ppm
Behuizing voor 25-pens sub-D-connector, Flip Top (A-FT 25 Assmann)

Optioneel:
10-polige steker voor veercontactstrip MicroMatch (8-215083-0 TE Connectivity/Amp)
Er is een compleet opgebouwde en geteste module voor dit project verkrijgbaar: 120296-91
