Universele meetversterker/verzwakker
Voor laptop of PC

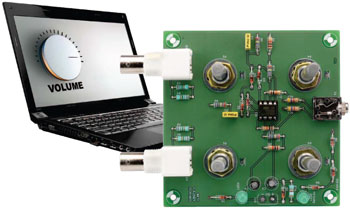

Een computer is heel geschikt voor het verrichten van (audio)metingen, dankzij de (meestal) ingebouwde geluidskaart. Helaas is de audio-ingang bij laptops vaak zo gevoelig dat het niet mogelijk is om daarmee wat grotere wisselspanningen te meten. Een kleine versterker/verzwakkerschakeling is dan een handig hulpmiddel.
Materials
Gerber bestand
De PCB bij dit artikel is als Gerber file beschikbaar gesteld. Elektor Members kunnen exclusief deze files gratis downloaden en gebruiken om de PCB zelf af te drukken met geschikte apparatuur óf de Gerber te laten drukken via een dienstverlener.
Elektor kan u bijvoorbeeld de PCB Service van onze partner Eurocircuits van harte aanbevelen of AISLER.
TIP: Uw eerste PCB tot € 30 is gratis bij AISLER indien u bij het afrekenen gebruik maakt van coupon code ELCCBB.
Het gebruik van onze Gerber files is vrijgegeven onder een Creative Commons- licentie. Creative Commons biedt auteurs, wetenschappers en andere creatieve makers de vrijheid om op een flexibele manier met hun auteursrechten om te gaan.
PCB
Extra info / Update
Opmerking: Sinds de oorspronkelijke publicatie van dit project/artikel kunnen sommige onderdelen, software-elementen, webpagina's en andere elementen zijn bijgewerkt of gewijzigd.
Onderdelenlijst
Weerstanden:
R1...R4 = 1M8
R5,R9 = 1 k
R6,R7,R8,R10 = 1 M
R11,R13 = 10 k
R12,R14 = 4k7
R15 = 3k9
P1,P2 = 100 k log potmeter
P3,P4 = 100 k lin potmeter
Condensatoren:
C1,C2 = 100 n MKT, steek 5 mm
C3,C4 = 10 µ/16 V, 6 mm diam., steek 2,5 mm
Halfgeleiders:
D1...D9 = BAT48, DO-35
IC1 = dual opamp TS922IN, DIP-8
LED1,LED2 = LED groen, 5 mm
Diversen:
K1 = 3,5 mm stereo-socket (bijv. Lumberg 1503-09)
K2,K3 = haakse BNC-connector voor printmontage (bijv. TE connectivity 1-1337543-0)
BT1 = 9-V-batterijclip
Print 120272-1
R1...R4 = 1M8
R5,R9 = 1 k
R6,R7,R8,R10 = 1 M
R11,R13 = 10 k
R12,R14 = 4k7
R15 = 3k9
P1,P2 = 100 k log potmeter
P3,P4 = 100 k lin potmeter
Condensatoren:
C1,C2 = 100 n MKT, steek 5 mm
C3,C4 = 10 µ/16 V, 6 mm diam., steek 2,5 mm
Halfgeleiders:
D1...D9 = BAT48, DO-35
IC1 = dual opamp TS922IN, DIP-8
LED1,LED2 = LED groen, 5 mm
Diversen:
K1 = 3,5 mm stereo-socket (bijv. Lumberg 1503-09)
K2,K3 = haakse BNC-connector voor printmontage (bijv. TE connectivity 1-1337543-0)
BT1 = 9-V-batterijclip
Print 120272-1
