Bouw een klasse-D audioversterker

28 juli 2016, 11:15
Bouw een klasse-D audioversterker
Bouw een klasse-D audioversterker

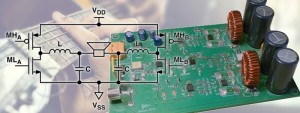

Vergeleken met analoge audioversterkers in klasse-A, -B en -AB, gaan digitale klasse-D audioversterkers veel efficiënter om met energie, waardoor ze koeler blijven en langer werken op een batterij, daarom zijn ze heel populair geworden in draagbare apparatuur zoals telefoons en MP3-spelers, maar ook in veel andere toepassingen. Klasse-D versterkers hebben natuurlijk ook nadelen, de gebruikte hoge frequenties kunnen bijvoorbeeld HF-storing uitstralen, maar de meeste van die problemen zijn heel goed op te lossen door een goed ontwerp en een goede uitvoering. Hier is een ontwerp voor klasse-D versterker in volledige brugconfiguratie die, in tegenstelling tot een halve brugconfiguratie, geen even harmonischen produceert.

Naast de volledige brugconfiguratie, of gebalanceerde configuratie zoals de auteur het noemt, heeft de versterker ook een gebalanceerde input. De schakeling is opgezet als een zelf-oscillerende PWM-modulator met twee push-pull-uitgangstrappen die de brug vormen. De versterker heeft een -3 dB bandbreedte van 7 Hz tot 70 kHz en kan maximaal 30 watt leveren aan een 8 ohm-luidspreker.

Lees verder bij Elektor Labs…
