Review: Seeed Studio mini-soldeerbout
02 oktober 2019
op
op

Het Chinese bedrijf Seeed Studio levert een heleboel interessante spullen voor elektronici. Naast producten van verschillende fabrikanten ontwikkelt en produceert Seeed ook eigen producten die vaak heel innovatief zijn. Zo hebben we een jaar geleden al eens het mini-scoopje DSO Nano V3 onder de loep genomen.
Seeed heeft ook een eigen miniatuur soldeerboutje ontwikkeld, dat sinds kort in een Europese versie leverbaar is. Het bijzondere van dit boutje is dat in het handvat een display en de nodige regelelektronica is verwerkt. Afgaande op de foto’s en beschrijving van Seeed leek het ons de moeite waard om er eentje in het Elektor-lab uit te proberen.
In de doos zitten behalve de soldeerbout en de bijbehorende stift een netvoeding, een netkabel, een aarddraad met klem en een inbussleuteltje met enkele reserve boutjes.

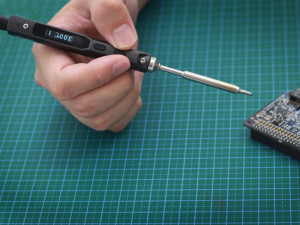

De mini-soldeerbout is klein van afmetingen (16,8 x 1,65 cm) en heeft meer weg van een dikke pen dan van een soldeerbout. Het handvat is gemaakt van een stevig aanvoelende kunststof. Aan de bovenzijde (of zijkant?) bevinden zich een klein OLED-display en twee drukknoppen. De soldeerstift wordt vooraan in het handvat geschoven en vervolgens met een boutje en een bijgeleverd sleuteltje vast gezet. Aan de achterkant van het handvat zitten de voedingsaansluiting en een microUSB-bus voor aansluiting op een PC.
Het boutje heeft met de bijgeleverde voeding een vermogen van 40 W. Het is mogelijk om een zwaardere voeding aan te sluiten (max. 24 V). Daarmee stijgt het vermogen tot 65 W.
Seeed heeft ook een eigen miniatuur soldeerboutje ontwikkeld, dat sinds kort in een Europese versie leverbaar is. Het bijzondere van dit boutje is dat in het handvat een display en de nodige regelelektronica is verwerkt. Afgaande op de foto’s en beschrijving van Seeed leek het ons de moeite waard om er eentje in het Elektor-lab uit te proberen.
In de doos zitten behalve de soldeerbout en de bijbehorende stift een netvoeding, een netkabel, een aarddraad met klem en een inbussleuteltje met enkele reserve boutjes.
De mini-soldeerbout is klein van afmetingen (16,8 x 1,65 cm) en heeft meer weg van een dikke pen dan van een soldeerbout. Het handvat is gemaakt van een stevig aanvoelende kunststof. Aan de bovenzijde (of zijkant?) bevinden zich een klein OLED-display en twee drukknoppen. De soldeerstift wordt vooraan in het handvat geschoven en vervolgens met een boutje en een bijgeleverd sleuteltje vast gezet. Aan de achterkant van het handvat zitten de voedingsaansluiting en een microUSB-bus voor aansluiting op een PC.
Het boutje heeft met de bijgeleverde voeding een vermogen van 40 W. Het is mogelijk om een zwaardere voeding aan te sluiten (max. 24 V). Daarmee stijgt het vermogen tot 65 W.
Read full article
Hide full article
Discussie (4 opmerking(en))
Squirrel61 8 jaar geleden
Hij wordt ook verkocht als Sainsmart Pro32 of als TS100 van verschillende merken en is dan ook goedkoper te krijgen. Ik weet alleen niet of die goedkopere uitvoeringen dan originelen of kopiën zijn, uiteindelijk blijven het Chinezen natuurlijk.
Via de site miniware.com.cn is een aangepaste firmware voor linkshandigen te krijgen, die het display 180 graden draait. Daarmee is een van de bezwaren die in het artikel genoemd zijn, al opgelost. Het zou nog netter zijn als de inderdaad aanwezige accelerometer (het boutje draait op een STM32 microcontroller waar die ingebouwd zit) gebruikt zou worden voor automatische links/rechts detectie, voorwaarde is dan wel dat je het boutje altijd vasthoud met de display naar je toe gericht. Maar omdat de firmware open-source is kan dat ook zelf gemaakt worden. Ik ben al wel een firmware tegengekomen met een "one-button" temperatuurinstelling: als je het boutje omhoogricht en je drukt op de knop wordt de temperatuur verhoogd, als je hem omlaagricht en op dezelfde knop drukt, wordt de temperatuur verlaagd. Niet heel noodzakelijk maar het toont goed aan wat er mogelijk is.
Een andere opmerking in het artikel gaat over de meegeleverde tip. Er zijn een stuk of 10 verschillende vervangende tips leverbaar, van fijn tot grof in verschillende vormen. Die kosten minder dan een tientje per stuk. Ook Hakko T12 tips kunnen worden gebruikt, hoewel die een flink eind uitsteken en daardoor niet handig te hanteren zijn. Ook zou de gemeten temperatuur bij een T12 tip kunnen afwijken.
Wat ik persoonlijk jammer vind is dat er geen standaardje meegeleverd is. Er zijn van die simpele aluminium uitvouwbare "blikjes" die bijna niets kosten en prima bij het boutje zouden passen.
