Modulaire Voeding
modulair = veelzijdig

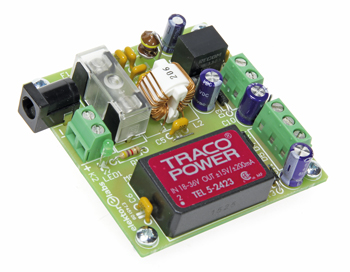

Voor onze 10MHz DDS-functiegenerator hebben we destijds een veelzijdige en compacte voeding ontworpen die door zijn modulaire opbouw voor veel meer toepassingen is te gebruiken. Selecteren, combineren en optimaliseren, dat is waar het bij dit project om gaat.
- www.elektormagazine.nl/150210
- www.recom-power.com/pdf/Innoline/R-78xx-0.5.pdf
- www.tracopower.com/products/browse-by-category/find/tel-5/3/
* Te voeden met elke laptopadapter met Vuit >19 VDC
* Enkelvoudige uitgangsopties: 3,3 V of 5 V @ 0,5 A, optioneel 1,5 V, 1,8 V, 2,5 V, 3,3 V, 5,0 V, 6,5 V, 9 V, 12 V, 15 V
* Symmetrische uitgang: ±15 V @ 6 W gemiddeld, optioneel ±9 V, ±12 V
* Industriestandaard footprint DC/DC-modules van Recom en Tracopower
* Geen SMD, geen microcontroller
* Enkelvoudige uitgangsopties: 3,3 V of 5 V @ 0,5 A, optioneel 1,5 V, 1,8 V, 2,5 V, 3,3 V, 5,0 V, 6,5 V, 9 V, 12 V, 15 V
* Symmetrische uitgang: ±15 V @ 6 W gemiddeld, optioneel ±9 V, ±12 V
* Industriestandaard footprint DC/DC-modules van Recom en Tracopower
* Geen SMD, geen microcontroller
Download de BOM lijst
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor LABS projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.
Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
De BOM (Bill of Materials) lijst van Elektor is de meeste complete lijst met benodigdheden voor alle Elektor LABS projecten. Deze lijst is completer dan wat we kunnen publiceren in ons magazine en is geupdate met alle nieuwste componenten. Als lezer kunt u deze lijst hier downloaden.
Meer weten over onze BOM lijst? Lees het BOM lijst artikel voor alle informatie.
Onderdelenlijst
Weerstand:
R1 = 4k7, koolfilm, 5%, 0,25W, 250V
Condensatoren:
C1-C6 = 2,2 µF/50 V, 20%, keramisch Y5V, steek 5,08 mm
C7 = 4,7 µF/50 V, 20%, steek 2 mm, diameter 6,3 mm max.
C8,C10,C11 = 47 µF/50 V, 20%, steek 2,5 mm, diameter 6,3 mm max.
C9,C12,C13 = 100 nF/50 V, 10%, keramisch X7R, steek 5,08 mm
Spoelen:
L1 = 4,7 µH, 3,05 A, 80 mOhm, 10%, radiaal, steek 5 mm, bijvoorbeeld Epcos B82144B2472K000
L2 = 600 µH, 2 A, 2 x 50 mOhm, common-mode smoorspoel, 17,5x14 mm, Kemet SC-02-06G
Halfgeleiders:
D1-D5 = 1N4007 (1000 V, 1 A)
LED1 = led, groen, 3 mm
MOD1 = R-87E3.3-0.5, Recom (3,3 V, 0,5 A)
MOD2 = TEL 5-2423 Traco Power (5 W, ±15 V)
Diversen:
K1 = DC-plug, 1,95 mm pen, 12 V, 3 A
K2,K3 = printkroonsteen, 2-weg, steek 5,08 mm
K4 = printkroonsteen, 3-weg, steek 5,08 mm
JP1 = 2-pens header, verticaal, steek 2,54 mm
F1 =zekeringhouder, 20x5 mm, 500 V, 10 A
F1 = zekeringhouder beschermkap, 20x5 mm
F1 =glaszekering, 1 A traag, 20x5 mm
Print EPS 150464 v.1.1 van de Elektor Store, www.elektor.nl
Weerstand:
R1 = 4k7, koolfilm, 5%, 0,25W, 250V
Condensatoren:
C1-C6 = 2,2 µF/50 V, 20%, keramisch Y5V, steek 5,08 mm
C7 = 4,7 µF/50 V, 20%, steek 2 mm, diameter 6,3 mm max.
C8,C10,C11 = 47 µF/50 V, 20%, steek 2,5 mm, diameter 6,3 mm max.
C9,C12,C13 = 100 nF/50 V, 10%, keramisch X7R, steek 5,08 mm
Spoelen:
L1 = 4,7 µH, 3,05 A, 80 mOhm, 10%, radiaal, steek 5 mm, bijvoorbeeld Epcos B82144B2472K000
L2 = 600 µH, 2 A, 2 x 50 mOhm, common-mode smoorspoel, 17,5x14 mm, Kemet SC-02-06G
Halfgeleiders:
D1-D5 = 1N4007 (1000 V, 1 A)
LED1 = led, groen, 3 mm
MOD1 = R-87E3.3-0.5, Recom (3,3 V, 0,5 A)
MOD2 = TEL 5-2423 Traco Power (5 W, ±15 V)
Diversen:
K1 = DC-plug, 1,95 mm pen, 12 V, 3 A
K2,K3 = printkroonsteen, 2-weg, steek 5,08 mm
K4 = printkroonsteen, 3-weg, steek 5,08 mm
JP1 = 2-pens header, verticaal, steek 2,54 mm
F1 =zekeringhouder, 20x5 mm, 500 V, 10 A
F1 = zekeringhouder beschermkap, 20x5 mm
F1 =glaszekering, 1 A traag, 20x5 mm
Print EPS 150464 v.1.1 van de Elektor Store, www.elektor.nl
